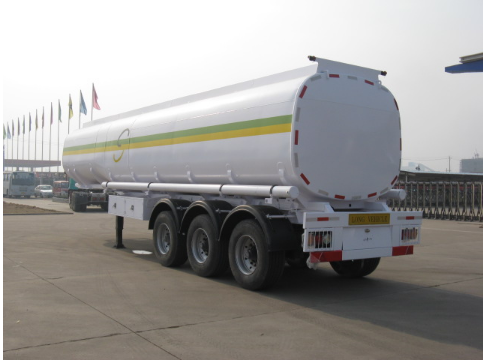

Fuel Tank semi trailer

Tanker Body Material:5mm steel / Q235 high tensile strength steel

PRODUCT MANUAL



Overview



Main Dimensions

Overall Length

12000mm

Overall Height

3800mm

Tare Weight

11500KGS

Loading Capacity

45m3

Tank Body

Shape

Mono block Cylinder

Total Volumem3

45CBM+ 5% expansion

Compartments

3~6 compartments

Tanker Body Material

5mm steel / Q235 high tensile strength steel

End plate

6mm steel sheet/Q235 high tensile strength steel

Manhole cover

Aluminum alloy API manhole cover, 500mm

Bottom Valve

Aluminum API Pneumatic Bottom Valve

Discharging valve

100mm discharging valves

Discharging Pipe

4” rubber hose, 2 pcs, 6m long

Chassis

Main Beams

Special design I beam, connected by bolts and nuts with tanker body, removable from tanker body for separate transportation;

Axle

3 axles

13/16 Ton, FUWA/BPW/L1 brand optional

Landing Gear

JOST brand Two-speed, manual operating, heavy duty landing gear

King Pin

JOST brand  2”/3.5” bolt-in king pin

Suspension

Heavy duty mechanical suspension

Pneumatic Braking System

WABCO RE 6 relay valve; T30/30+T30 Spring brake chamber; 45L air tanks.

Wheel rim

8.5R22.5 wheel rim, 13 pieces

Tire

11R22.5 tubeless tire with one spare tire, 13 pieces

Painting

Complete Chassis sand blasting to clean rust, 1 coat of anticorrosive prime, 2 coats of final paint

Accessories

One standard tool box


Ocean Shipping

IN NUDEChina main port
